EQUERRE ISOLALU+ LR150 Lg.100mm
Code générique 610206

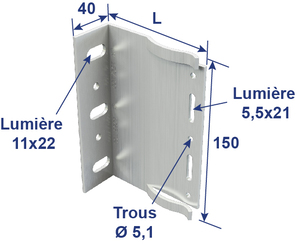

- Equerre perforée de façade LR150x100x3 en aluminium 6063 T66, pose verticale, avec pinces.
Applications
- Permet de relier les profilés verticaux aluminium au mur support sur tout type de bâtiment, en neuf ou en rénovation.
- Idéal pour la fixation de panneau plan >12 kg, plaque de céramique, bardeaux et terre cuite, pierres…
Avantages
- Résistances caractéristiques élevées permettant une réduction du nombre d’équerre au m² et une réduction du temps de pose
- Pinces intérieures pour faciliter le positionnement des profilés et permettre une compatibilité avec les profils omega ou les tubes.
- Équerre avec point fixe et point dilatable
- Possibilité de rattraper un aplomb de 2 cm avec une même longueur d’équerre
- Conformité sismique : rapport d’essais n° MRF 18 26073913 B (panneaux HPL)
Caractéristiques techniques
Longueur |
100
mm |
Système |
Ossature aluminium |
Distance du nu extérieur maxi |
130
mm |
Epaisseur |
3
mm |
Distance du nu extérieur mini |
110
mm |
Largeur |
40
mm |
Matière du produit |
Aluminium 6063 T66 |
Hauteur |
150
mm |
Section en mm |
40.0:mm |
Vendu par carton de 100 pièces
Designation | Codes articles | Libellé couleur | Quantité |
Notre programme de vis et accessoires laqués offre plus de 2000 couleurs pour nos applications couverture / bardage / façade. Découvrez la largeur de notre palette couleurs avec notre expertise laquage.
- Ancrage en M10 compatible en zone sismique C1 et C2 avec cheville métallique type goujon BARACO FM-753 CRACK M10 et avec cheville métalo-plastique MARCOVIS FM-X3 ou FM-X5
- En conformité avec le DTU 45.4 : Systèmes d’isolation thermique par l ’extérieur en bardage rapporté avec lame d’air ventilée
- En conformité au cahier CSTB 3194 :Ossature métallique et isolation thermique des bardages avec AT
-
Fiche technique ÉQUERRE ISOLALU+ LR80 - LR150 - LR160Fiches techniques
Ce document est réservé à nos clients connectés,
connectez vous ou créez un compte pour le télécharger. -
Dessins DXF EQUERRE ISOLALU PLUS LR150x80-140Dessins 2D
Ce document est réservé à nos clients connectés,
connectez vous ou créez un compte pour le télécharger. -
Dessins RFA EQUERRE ISOLALU LR150x100 E3Dessins 3D RFA
Ce document est réservé à nos clients connectés,
connectez vous ou créez un compte pour le télécharger. -
Dessins IFC EQUERRE ISOLALU LR150x100 E3Dessins 3D IFC
Ce document est réservé à nos clients connectés,
connectez vous ou créez un compte pour le télécharger. -
Dessins STEP EQUERRE ISOLALU LR150x100 E3Dessins 3D STP
Ce document est réservé à nos clients connectés,
connectez vous ou créez un compte pour le télécharger.
-
