Applications
- Fixation invisible de panneaux sandwichs sur ossature bois en bardage, en environnement corrosif.
Avantages
- Pointe foreuse et filet d'introduction en acier cémenté zingué.
- Son double filet (Ø7 ext.) sous tête, évite les déformations de la peau extérieure lors du serrage du panneau sandwich.
- Résistance à la corrosion supérieure à 30 cycles Kesternich (hors pointe foret)
Caractéristiques techniques
| Avec Collerette |
Vrai |
| Type de pointe de la fixation |
Pointe réduite (Pr) |
| Diamètre de la collerette |
10,5 mm |
| Type de filetage |
Double filet (DF) |
| Capacité de perçage Mini |
0.75 |
| Pré-perçage |
sans pré-perçage |
| Matière du produit |
Bi-métal (Inox A4 / Pointe acier) |
| Profondeur d'ancrage mini |
50 mm |
| Capacité de perçage maxi |
4 x 0.75 |
| Forme de têtes |
Tête hexagonale (TH) |

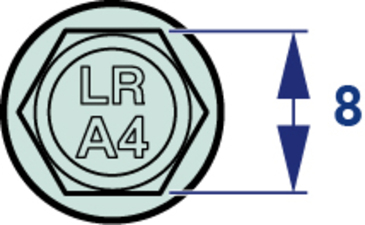

| Type d'empreintes Hexagonales |
TH 8 |
| Matière de la tête de la vis |
Inox A4 |
| Laquage |
Tête naturelle |
| Epaisseur collerette |
1 mm |
| Résistance à la corrosion |
30 cycles kerternich |
| Mode de pose |
Pose par vissage hexagonal |
| Matériau support |
Bois |
| Diamètre du filetage |
6,5 mm |
| Pas de filetage |
2,54 mm |
| Hauteur de tête |
5,4 mm |
5 caractéristiques sur 20
12 codes génériques
Filtrer :
| Code générique | CP mini
Capacité de perçage Mini
|
CP maxi
Capacité de perçage maxi
|
L
(mm)
Longueur
|
CS mini
(mm)
Capacité de serrage mini
|
CS Maxi
(mm)
Capacité de serrage Maxi
|
|
| 374553DRILLNOX BDF TH8 6.5x122 | 0.75 | 4 x 0.75 | 122 | 50 | 72 | |
| 374554DRILLNOX BDF TH8 6.5x142 | 0.75 | 4 x 0.75 | 142 | 72 | 92 | |
| 374555DRILLNOX BDF TH8 6.5x100 | 0.75 | 4 x 0.75 | 100 | 25 | 50 | |
| 374560DRILLNOX BDF TH8 6.5x75 | 0.75 | 4 x 0.75 | 75 | 17 | 25 | |
| 374579DRILLNOX BDF TH8 6.5x162 | 0.75 | 4 x 0.75 | 162 | 92 | 112 | |
| 374723DRILLNOX BDF TH8 6.5x177 | 0.75 | 4 x 0.75 | 177 | 112 | 127 | |
| 374729DRILLNOX BDF TH8 6.5x200 | 0.75 | 4 x 0.75 | 200 | 127 | 150 | |
| 374780DRILLNOX BDF TH8 6.5x220 (100p) | 0.75 | 4 x 0.75 | 220 | 147 | 170 | |
| 374785DRILLNOX BDF TH8 6.5x240 (100p) | 0.75 | 4 x 0.75 | 240 | 167 | 190 | |
| 374790DRILLNOX BDF TH8 6.5x260 (100p) | 0.75 | 4 x 0.75 | 260 | 187 | 210 | |
| 374795DRILLNOX BDF TH8 6.5x280 (100p) | 0.75 | 4 x 0.75 | 280 | 207 | 230 | |
| 374800DRILLNOX BDF TH8 6.5x300 (100p) | 0.75 | 4 x 0.75 | 300 | 227 | 250 |
codes génériques sur
- En conformité avec l' ETA 13 0180 vis DRILLNOX DF 2019
Retrouvez nos fiches techniques et déclarations de performance dans les fiches produits codes génériques.
-
