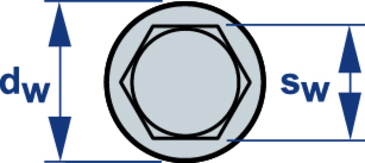

TSA-N +Tige +Ecrou H /Zn
- Cheville multi-matériaux 2 segments /zinguée + tige filetée + écrou Hu /zingués prémontés.
Applications
- Usage prévu : Matériaux pleins et creux avec essais préalables - Applications hors charges lourdes.
Avantages
- Cheville multi-matériaux.
Caractéristiques techniques
| Type de charge |
Charge moyenne |
| Reprise de charge |
400 Kg |
| Mode de pose |
Pose au marteau Serrage à la clef |
| Matériau support |
Béton Brique pleine Parpaing creux Parpaing plein Pierre naturelle avec essais préalables Brique creuse avec essais préalables |
| Matière du produit |
Acier zingué classe 5.8 |
| Produit prémonté |
Vrai |
| Epaisseur mini du matériau support |
100 |
| Code générique | L
(mm)
Longueur
|
d0
(mm)
Diamètre de perçage du support
|
Hnom
Profondeur min de mise en œuvre
|
Hmin
Epaisseur mini du matériau support
|
Hef
Profondeur d'ancrage effectif
|
|
| 359345TSA-N M8/10x50 | 50 | 10 | 40 | 100 | 34 | |
| 359346TSA-N M8/37x77 | 77 | 10 | 40 | 100 | 34 | |
| 359347TSA-N M8/57x97 | 97 | 10 | 40 | 100 | 34 | |
| 359350TSA-N M10/25x75 | 75 | 12 | 50 | 100 | 44 | |
| 359351TSA-N M10/49x99 | 99 | 12 | 50 | 100 | 44 | |
| 359352TSA-N M10/79x129 | 129 | 12 | 50 | 100 | 44 | |
| 359358TSA-N M12/92x147 | 147 | 16 | 55 | 100 | 46 |
