Applications

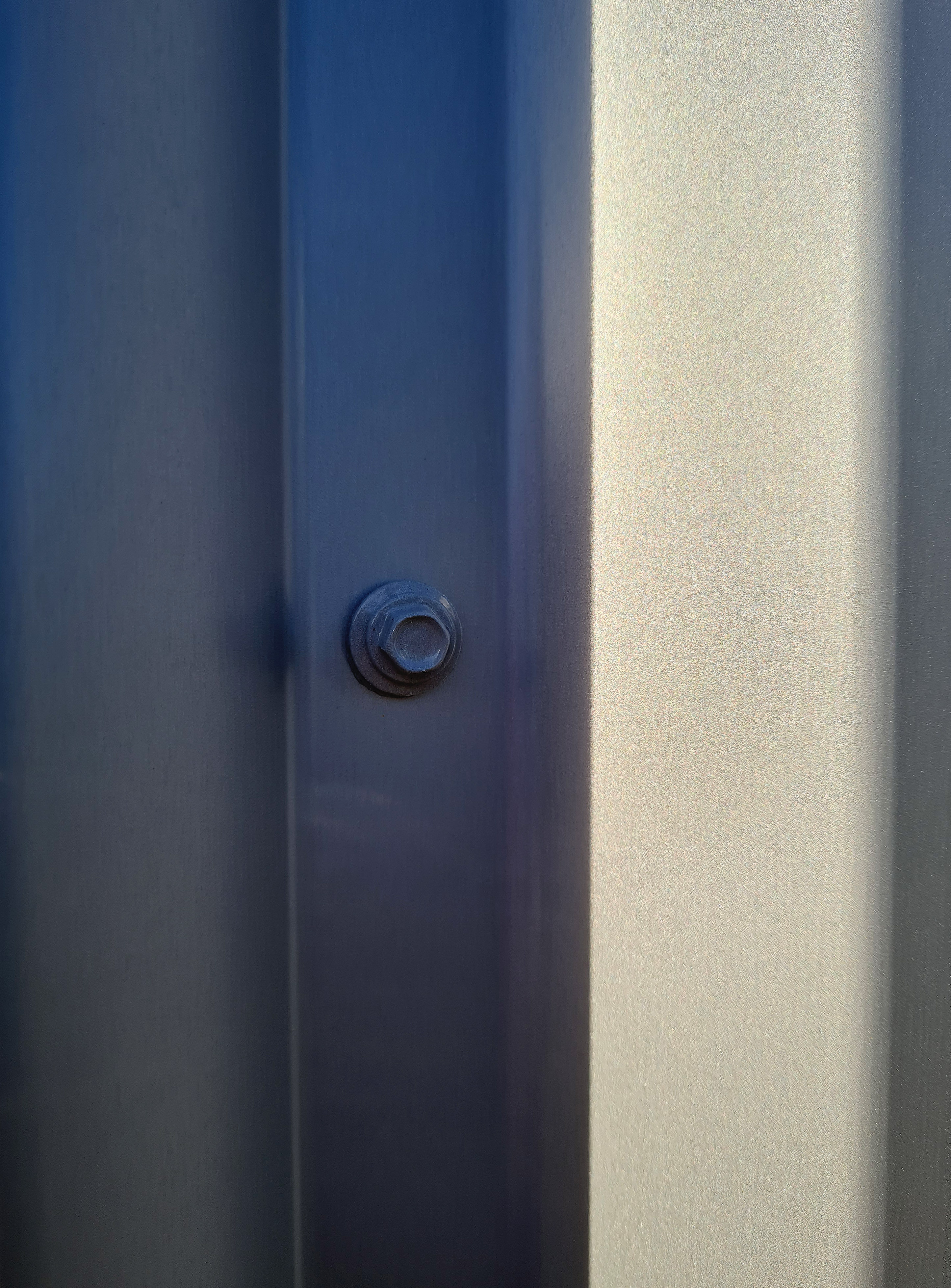

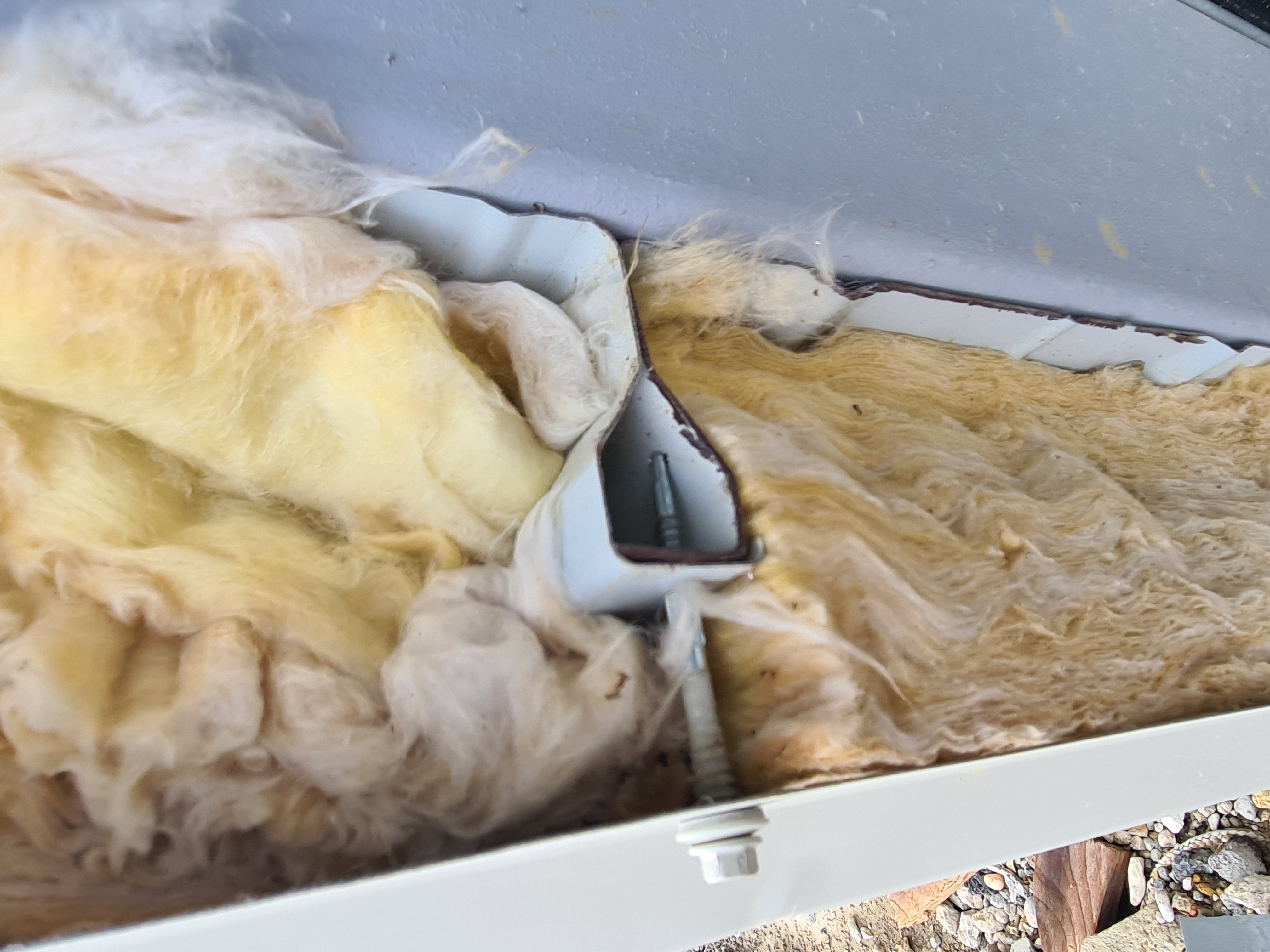

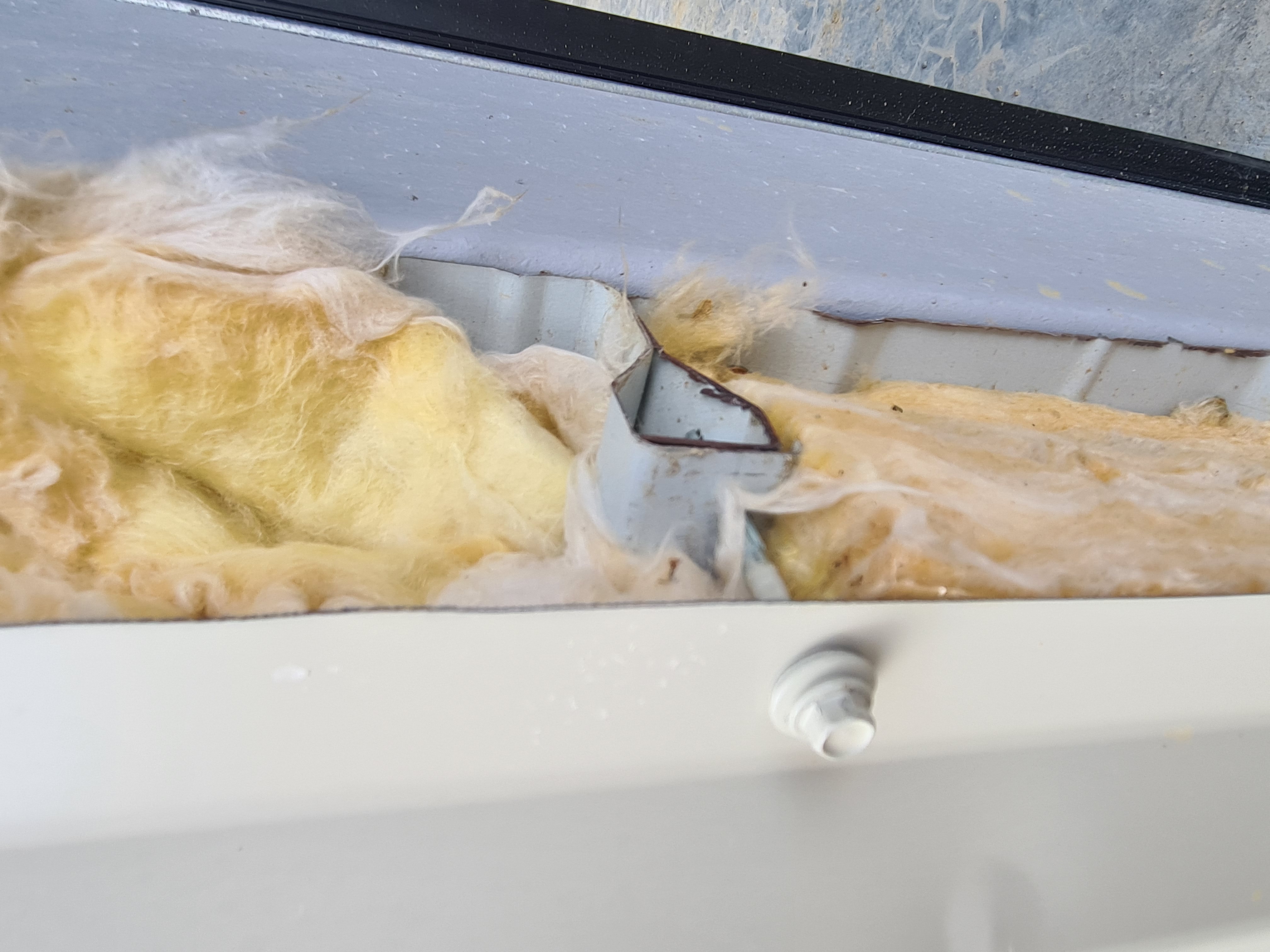

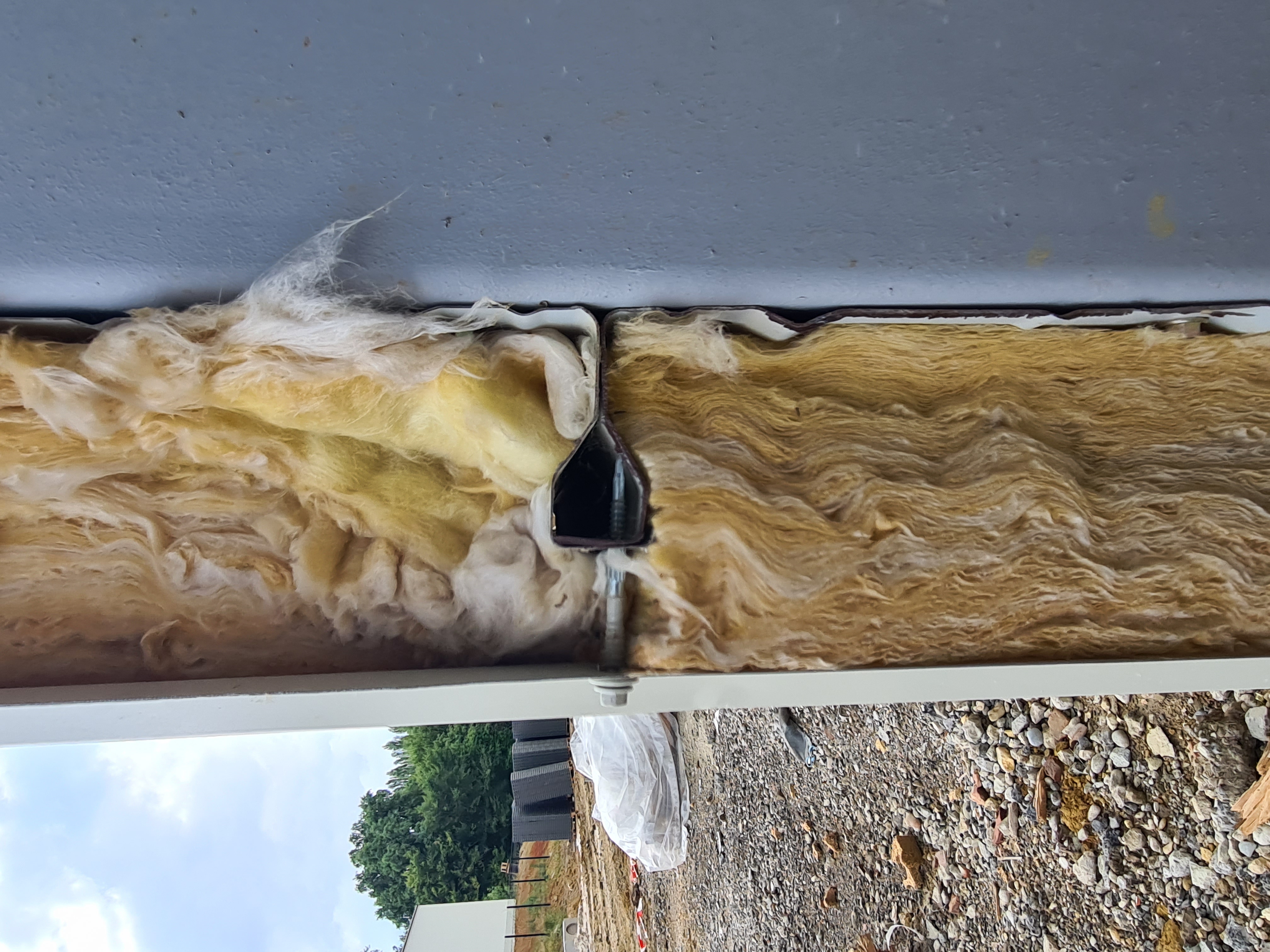

- Fixation du profil prélaqué double peau sur les lèvres des plateaux avec isolation sans compression.
Avantages

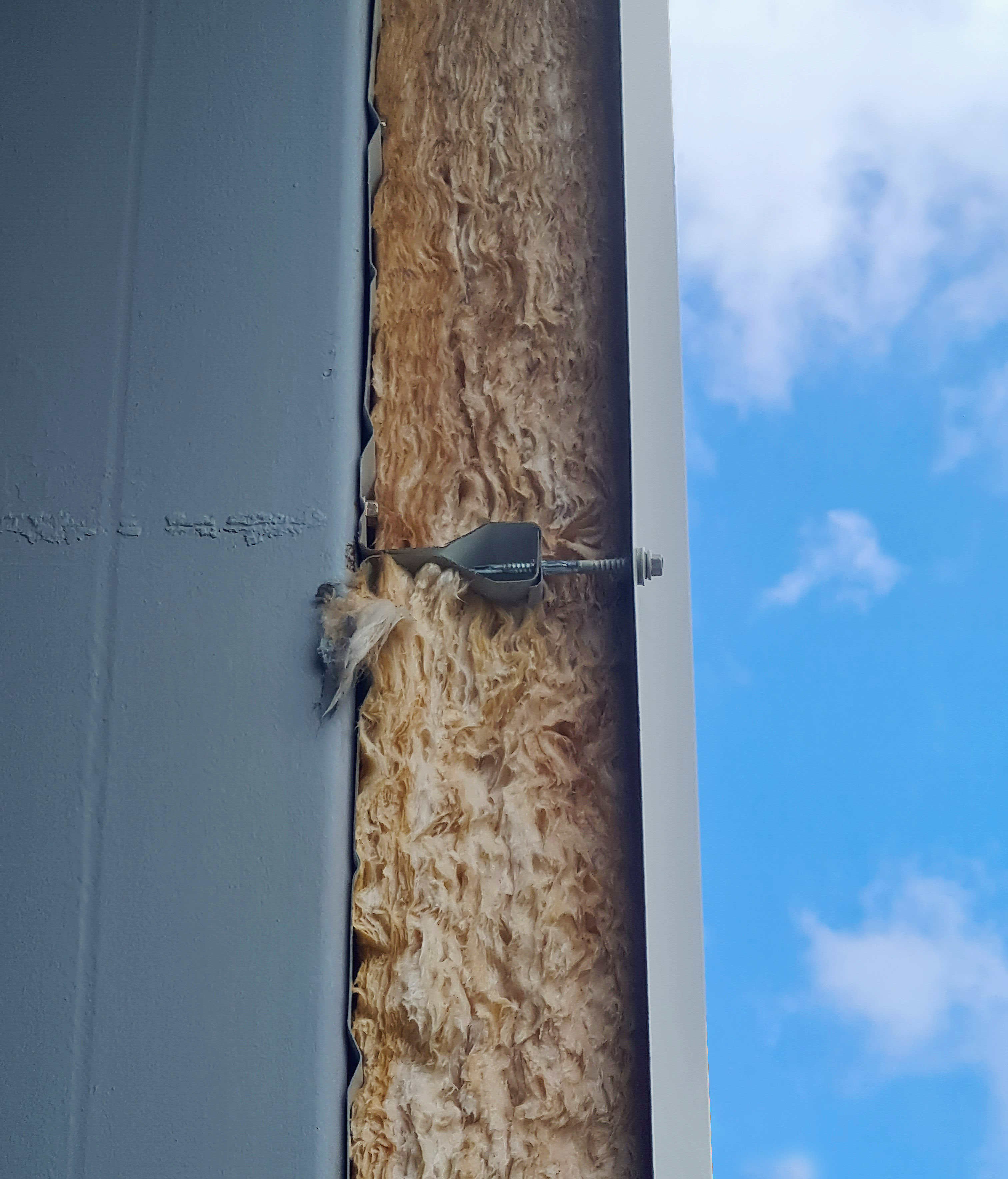

- Vis spéciale pour éviter la compression de l'isolant, le cône entretroise limitant le serrage à 40 ou 60 ou 80 mm suivant le modèle.
- Son double filet évitant les déformations de la peau extérieure lors du serrage.
- PI > Pointe pilote : Spécialement étudiée pour la fixation de plusieurs tôles minces et le perçage de toutes les tôles avant l'engagement du filet dans le support.
Caractéristiques techniques
| Type de pointe de la fixation |
Pointe Pilote (PI) |
| Type de filetage |
Double filet (DF) |
| Capacité de perçage Mini |
0.63 |
| Pré-perçage |
Sans pré-perçage |
| Matière du produit |
Acier traité Supracoat 2C |
| Capacité de perçage maxi |
4 x 0.75 ou 2.5 |
| Forme de têtes |
Tête hexagonale (TH) |
| Type d'empreintes Hexagonales |
TH 8 |
| Matière de la tête de la vis |
Supracoat 2C |
| Laquage |
Tête & rondelle laquées |
| Avec Rondelle/ joint |
Vrai |
| Type de rondelle |
Rondelle Vulca |
| Matière de la rondelle / joint |
Alu/ EPDM |
| Diamètre extérieure de la rondelle |
16 mm |
| Résistance à la corrosion |
15 cycles kesternich |
| Mode de pose |
Pose par vissage hexagonal |
| Matériau support |
Acier Assemblage de tôle |
| Diamètre du filetage |
5,5 mm |
| Pas de filetage |
1,81 mm |
| Hauteur de tête |
5,4 mm |
| Longueur de la partie filetée |
13 mm |
5 caractéristiques sur 21
2 codes génériques
Filtrer :
| Code générique | CP mini
Capacité de perçage Mini
|
CP maxi
Capacité de perçage maxi
|
L
(mm)
Longueur
|
CS mini
(mm)
Capacité de serrage mini
|
CS Maxi
(mm)
Capacité de serrage Maxi
|
|
| 331985COLORSTOP 2.5DFTH8 2C 5.5x70A16 |
0.63 | 4 x 0.75 ou 2.5 | 70 | 40 | 40 | |
| 331995COLORSTOP 2.5DFTH8 2C 5.5x90A16 |
0.63 | 4 x 0.75 ou 2.5 | 90 | 60 | 60 |
