RAVALCO M +Piton /Zn
- Cheville de sécurité /zinguée + piton à œil fermé /zingué prémonté, pour amarrage d'échafaudage.
Applications
- Usage prévu : Béton et matériaux pleins avec essais préalables.
- Cheville avec piton pour amarrage d'échafaudage fixe de pied en façade reposant au sol.
Avantages
- Système prémonté spécial échafaudage : Cheville + Piton.
- Piton réutilisable.
- Rigidité et tenue importantes (tube traversant l'anneau).

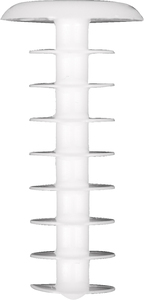

- Rebouchage du trou avec obturateur plastique (Code : 170 197).
Caractéristiques techniques
Reprise de charge |
847 Kg |
Diamètre intérieur de l'œil |
50 mm |
Mode de pose |
Pose par vissage |
Matériau support |
Béton Brique pleine Parpaing plein Pierre naturelle avec essais préalables |
Matière du produit |
Acier zingué (Zn) |
Produit prémonté |
Vrai |
Diamètre de perçage du support |
16 mm |
Couple de serrage requis |
30 Nm |
Diamètre corps extérieur |
10 mm |
Diamètre Ø intérieur |
M10 |
Code générique | De
(mm)
Diamètre intérieur de l'œil
|
L
(mm)
Longueur
|
|
359215RAVALCO/M M10/120x220 | 50 | 120 | |
359217RAVALCO/M M10/170x270 | 50 | 170 |
Essai d'arrachement
ETANCO réalise des essais d'arrachement sur site pour valider la meilleure solution. Suite aux essais, un rapport vous sera fourni afin de justifier la valeur de résistance maximum de l'ancrage dans le matériau support de votre chantier.
